Kā izvēlēties ūdensnoteku sistēmas elementus savam jumtam
Precīzs āķu izvietojums un pareizi izveidots teknes slīpums nosaka, vai ūdensnoteku sistēma efektīvi novadīs ūdeni bez uzkrāšanās un noplūdēm.
Pirms pasūtīšanas un montāžas jāzina:
jumta malu garumi
L;augstums no zemes līdz karnīzes apakšai
H;paspārnes platums
C;notekcauruļu skaits un to izvietojums;
teknes slīpuma virziens.
Praktiskā pieredze rāda, ka uz 1 m² jumta laukuma nepieciešams aptuveni 1 cm² notekas šķērsgriezuma. Skārda Nams ražo ūdensnoteku sistēmas ar šādiem šķērsgriezumiem:
Ūdensnoteku sistēma Ringolds:
68 cm²Ūdensnoteku sistēma Ø125/100:
78 cm²Ūdensnoteku sistēma Ø150/120:
113 cm²Ūdensnoteku sistēma Ø150/140:
154 cm²
Ja jumta kopējais laukums ir 200 m² un izvēlēta ūdensnoteku sistēma Ringolds, nepieciešamo stāvvadu vai notekcauruļu izvadu skaitu var noteikt, 200 dalot ar 68. Rezultāts ir aptuveni 3, tātad šādam jumtam parasti nepieciešami trīs stāvvadi vai trīs notekcauruļu izvadi.
Kā saprast, kādi elementi man ir nepieciešami?
Pilnai ūdensnoteku sistēmai parasti nepieciešamas teknes, tekņu āķi, tekņu savienotāji, tekņu gala noslēgi, tekņu stūri, piltuves, notekcaurules, līkumi, notekcauruļu stiprinājumi un ūdens novadīšanas elements. Precīza komplektācija ir atkarīga no jumta formas, garuma, stūru skaita un izvēlētā ūdens novadīšanas risinājuma.
Turpmākie jautājumi šajā nodaļā palīdzēs saprast, kuri elementi ir nepieciešami tieši jūsu objektam.

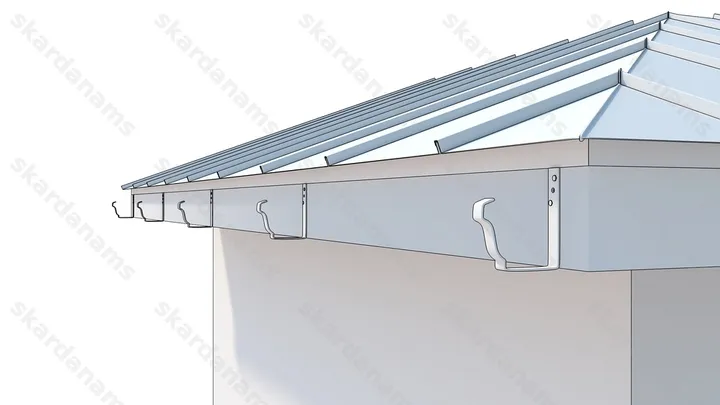

Cik bieži jāuzstāda teknes āķi?
Parasti teknes āķus montē ik pēc 800 mm vai atbilstoši latojuma solim. Praksē bieži tie tiek izvietoti apmēram ik pēc 600 mm, lai nodrošinātu pietiekamu nestspēju. Attālums starp teknes āķiem nav jābūt vairāk par 900 mm.
Kā izvēlēties teknes āķus?
Teknes āķi vispirms jāizvēlas atbilstoši montāžas veidam un jumta konstrukcijai. Ja karnīzes sānu dēlis ir novietots vertikāli jeb perpendikulāri zemei, iespējams izmantot standarta garos vai īsos teknes āķus.

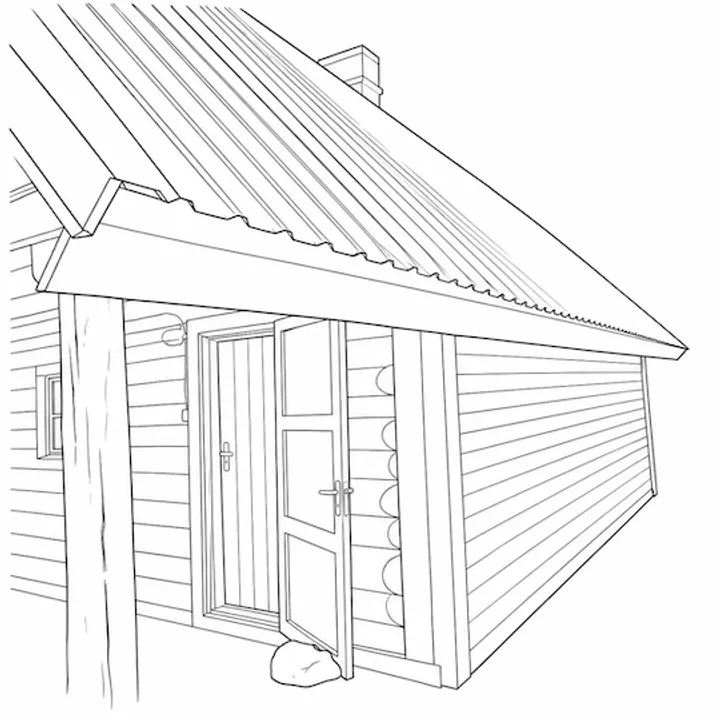

Savukārt, ja karnīzes sānu dēlis ir novietots slīpi, kā parādīts attēlā zemāk, ieteicams izmantot pielāgotus teknes āķus. To stiprinājuma daļa tiek izgatavota atbilstošā leņķī, lai kompensētu karnīzes dēļa slīpumu un nodrošinātu pareizu teknes novietojumu.
Tā saucamos savērptos teknes āķus iespējams stiprināt pie jumta spārēm. Šāds risinājums ir īpaši piemērots jumta konstrukcijām bez karnīzes dēļa vai gadījumos, kad teknes āķus nav iespējams stiprināt pie tā.
Savukārt garos teknes āķus ar pielāgotu leņķi iespējams piestiprināt pie jumta dēļu klāja, kā parādīts attēlā zemāk.
Zemāk ir dažādu profilu teknes āķu saraksts, kuriem iespējams pielāgot stiprinājuma daļas leņķi.
Kā notiek tekņu savienošana?
Savienojot vairākas teknes, jāņem vērā ūdens tecēšanas virziens. Viena tekne tiek ievietota otrā ar vismaz 50 cm pārlaidumu. Savienojuma vietas tiek noblīvētas ar neitrālu silikonu un papildus nostiprinātas ar kniedēm.
Kas ir teknes konektors?
Konektors ir ūdensnoteku sistēmas elements, kas paredzēts teknes savienošanai ar notekcauruli, nodrošinot kontrolētu un efektīvu lietusūdens novadīšanu no jumta seguma.
Uz teknes atzīmē notekcaurules pievienošanas vietu un ar skārda šķērēm izgriež atbilstoša izmēra atveri. Konektoru uzstāda teknē, ievērojot ūdens tecēšanas virzienu. Pēc uzstādīšanas savienojuma vietu nostiprina ar kniedēm.
Vai man ir nepieciešami notekcaurules līkumi?
Tas atkarīgs no jumta pārkares un fasādes izbūves. Ja notekcaurule no teknes piltuves jānovirza tuvāk sienai, parasti tiek izmantoti līkumi.

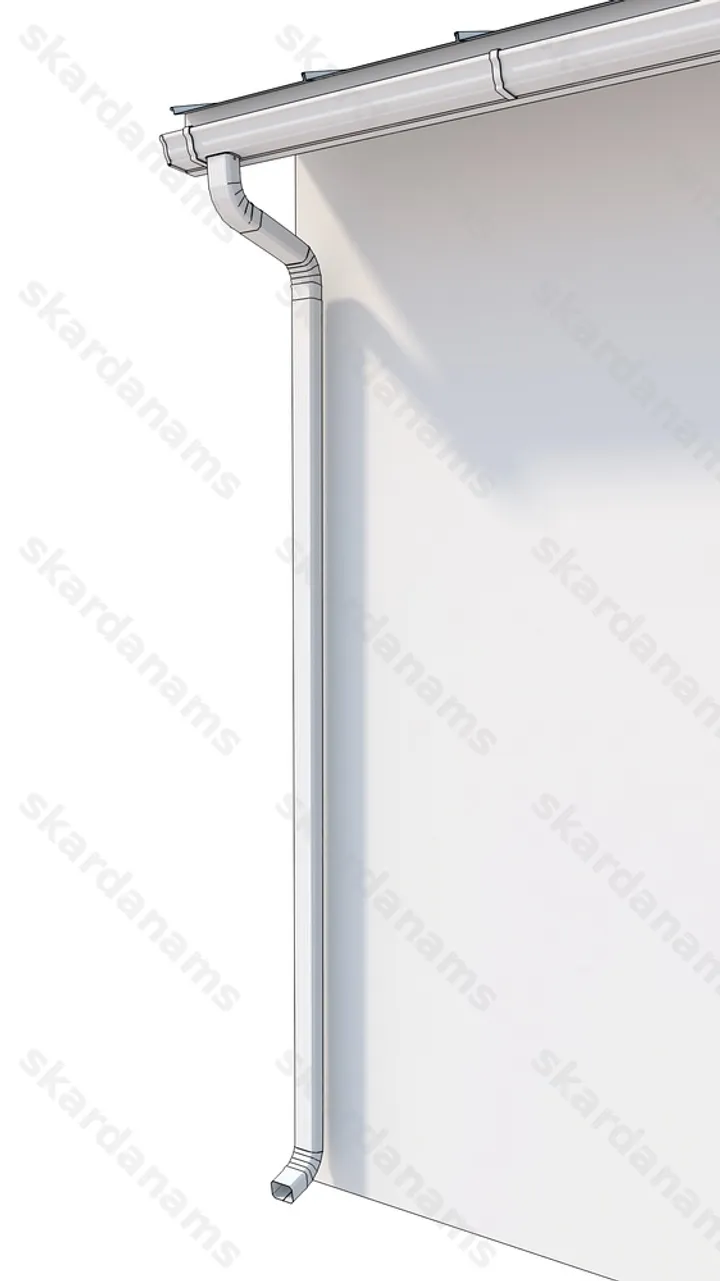

Cik līkumi parasti vajag vienam stāvvadam?
Līkumu izvēle ir atkarīga no jumta pārkares dziļuma, attāluma līdz fasādei un plānotā stāvvada novietojuma. Visbiežāk vienam pieslēgumam izmanto divus līkumus, lai savienotu teknes izvadu ar vertikālo notekcauruli.

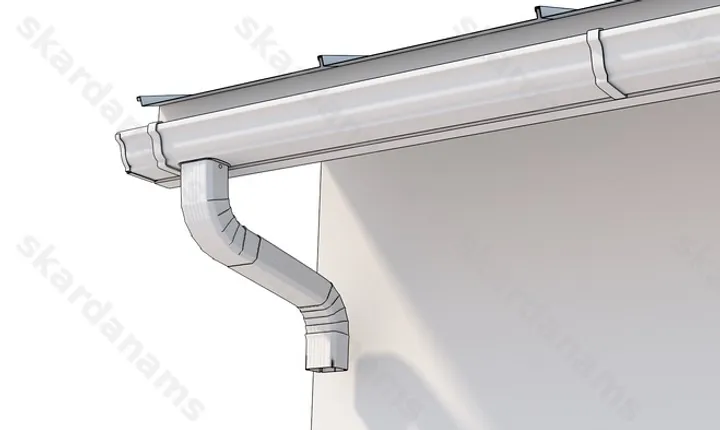

Dažos gadījumos starp abiem līkumiem nepieciešams arī starpgabals. Pirmais elements ir Līkums A, kuru savieno ar Līkumu B. Tā kā Līkumam A un Līkumam B viena mala ir sašaurināta, abus elementus var viegli savienot savā starpā un tālāk pievienot notekcaurulei.
Profesionālie montāžas meistari dažreiz izmanto Līkumu S, kas apvieno Līkumu A un B vienā elementā. Tas palīdz minimizēt šuves redzamību bet prasa ļoti precīzas L izmēres zināšanas jo Līkumu A un B atļauj vairākus centimetrus nobīdi gadījumos kad montāža izmēros ir nelielas kļudas vai neprecizitātes.
No kuras puses jābūt līkuma šuvei?
Parasti šuvi orientē uz mazāk redzamo pusi, vienlaikus saglabājot pareizu ūdens plūsmas virzienu un estētisku skatu no fasādes puses. Ja rodas šaubas, šo mezglu ieteicams saskaņot pirms pasūtījuma.
Vai ūdeni var novadīt kanalizācijā vai zemē?
Jā, ja objektā ir paredzēta lietusūdens novadīšana kanalizācijā, drenāžā vai zemē. Šādā gadījumā jāizvēlas atbilstošs notekcaurules izvada risinājums un savienojums ar pazemes sistēmu.
Vai pie 10 m teknes pietiek ar vienu stāvvadu?
Tas atkarīgs no jumta laukuma, slīpuma un izvēlētās sistēmas izmēra. Dažos gadījumos ar vienu stāvvadu pietiek, bet lielākai ūdens slodzei var būt nepieciešami divi izvadi labākai noteces kapacitātei.

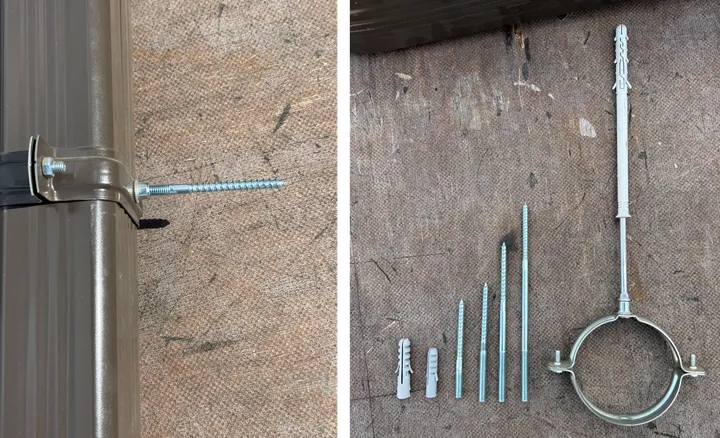

Kā piestiprina notekcaurules stiprinājumus?
Stiprinājuma veids ir atkarīgs no fasādes materiāla. Pie koka sienas vai koka konstrukcijām izmanto atbilstošus skrūvējamos stiprinājumus jeb štokskrūves.
Mūra vai siltinātas fasādes gadījumā štokskrūves parasti kombinē ar dībeļiem. Svarīgi izvēlēties konkrētajai konstrukcijai piemērotu stiprinājuma risinājumu un atbilstoša garuma štokskrūves.
Kādi izmēri man jāzina pirms pasūtīšanas?
Lai sagatavotu precīzu komplektāciju, vēlams zināt tekņu kopgarumu, ārējo un iekšējo stūru skaitu, notekcauruļu skaitu, jumta pārkares dziļumu un plānoto ūdens novadīšanas veidu.
Vai varat palīdzēt sakomplektēt sistēmu?
Jā. Atsūtot precīzu ūdensnoteku sistēmas elementu sarakstu un to izmērus, varam sagatavot jūsu objektam atbilstošu komplektāciju.
To iespējams izdarīt arī Skarda Design mājaslapā un pasūtīt tiešsaistē.
Lai labāk izprastu montāžas procesu un nepieciešamos instrumentus, aicinām iepazīties ar informāciju šeit.
